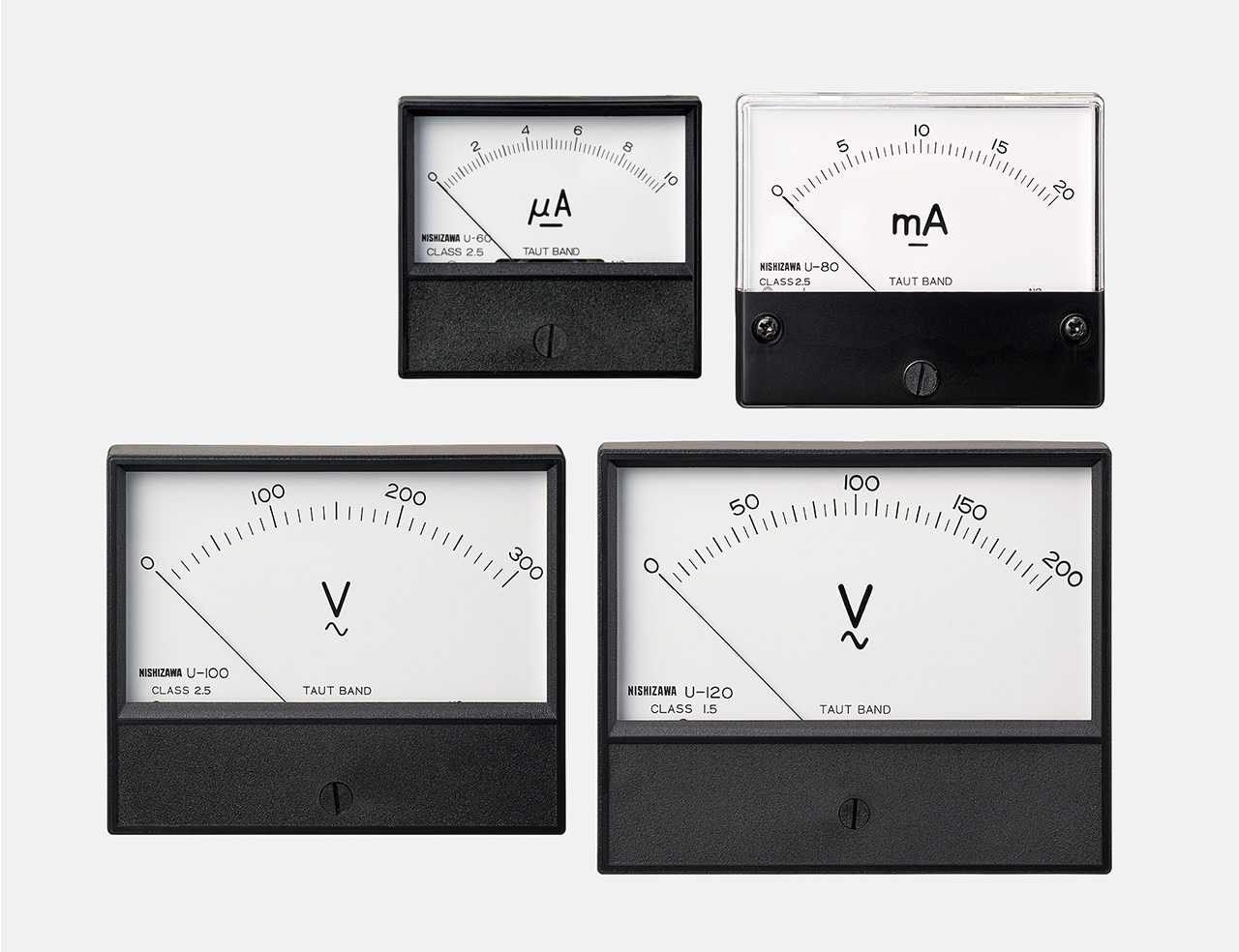

製品概要
パネル・配電盤用指示電気計器
形名（発注コード）

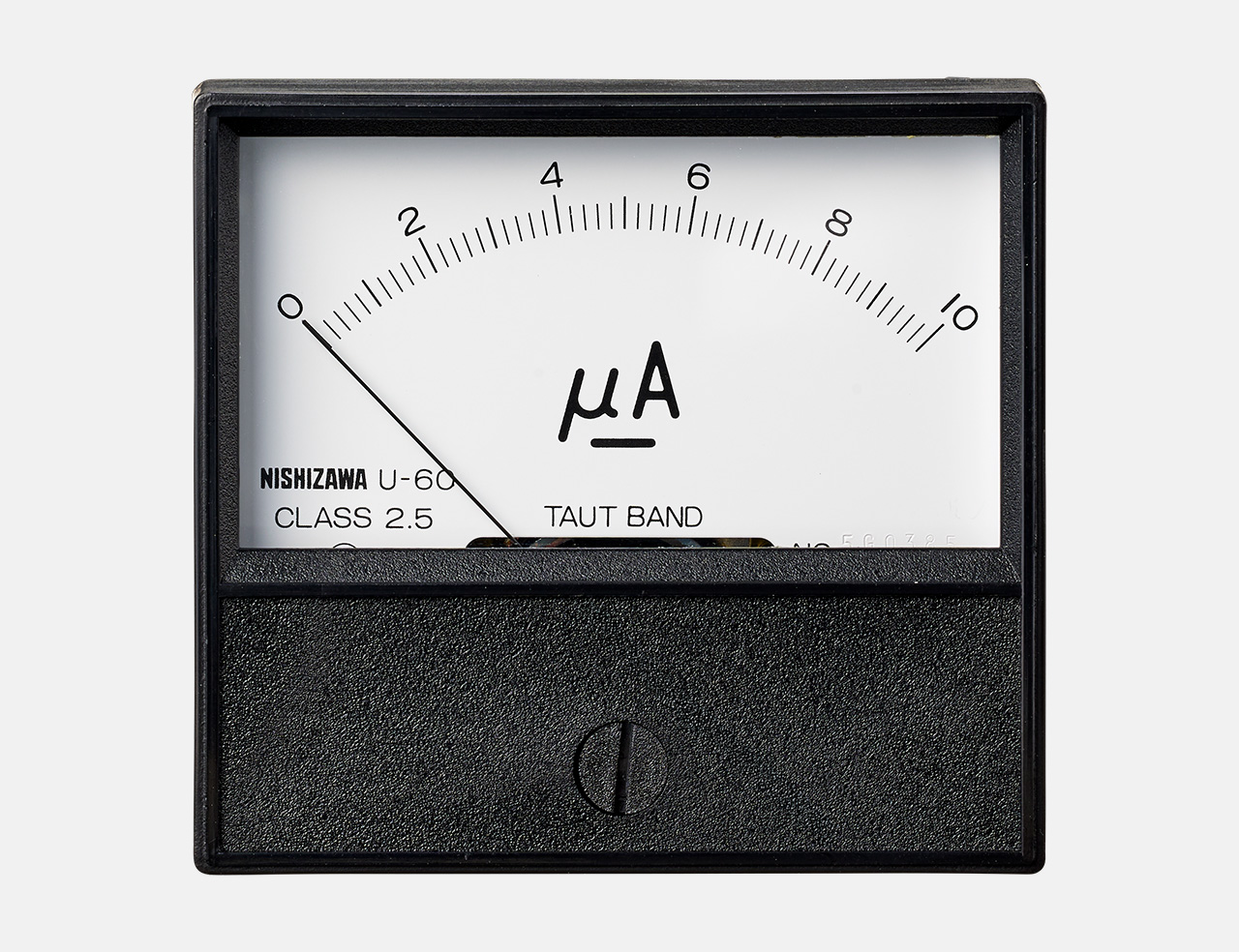

| U-60 | ||
|---|---|---|

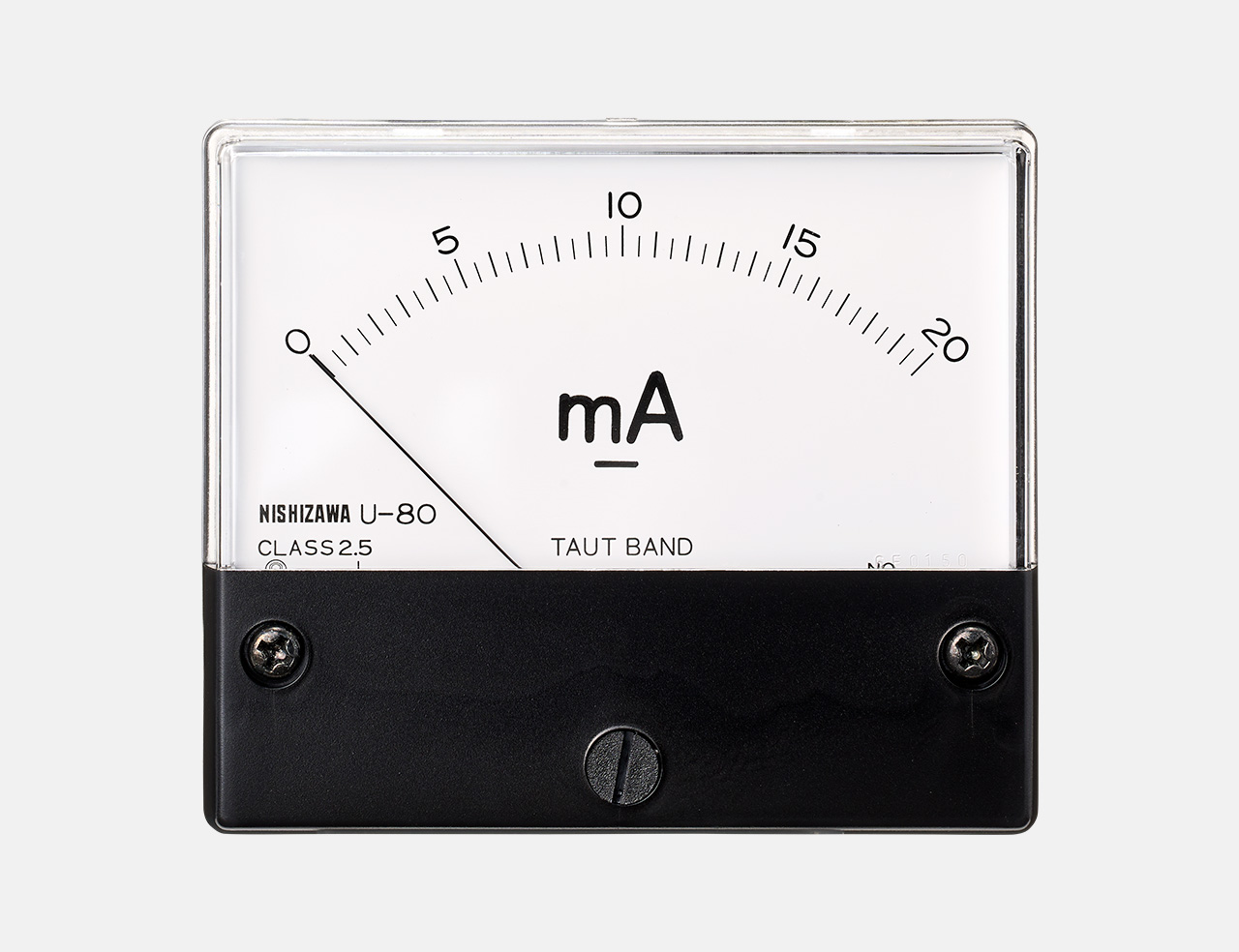

| U-80 | ||

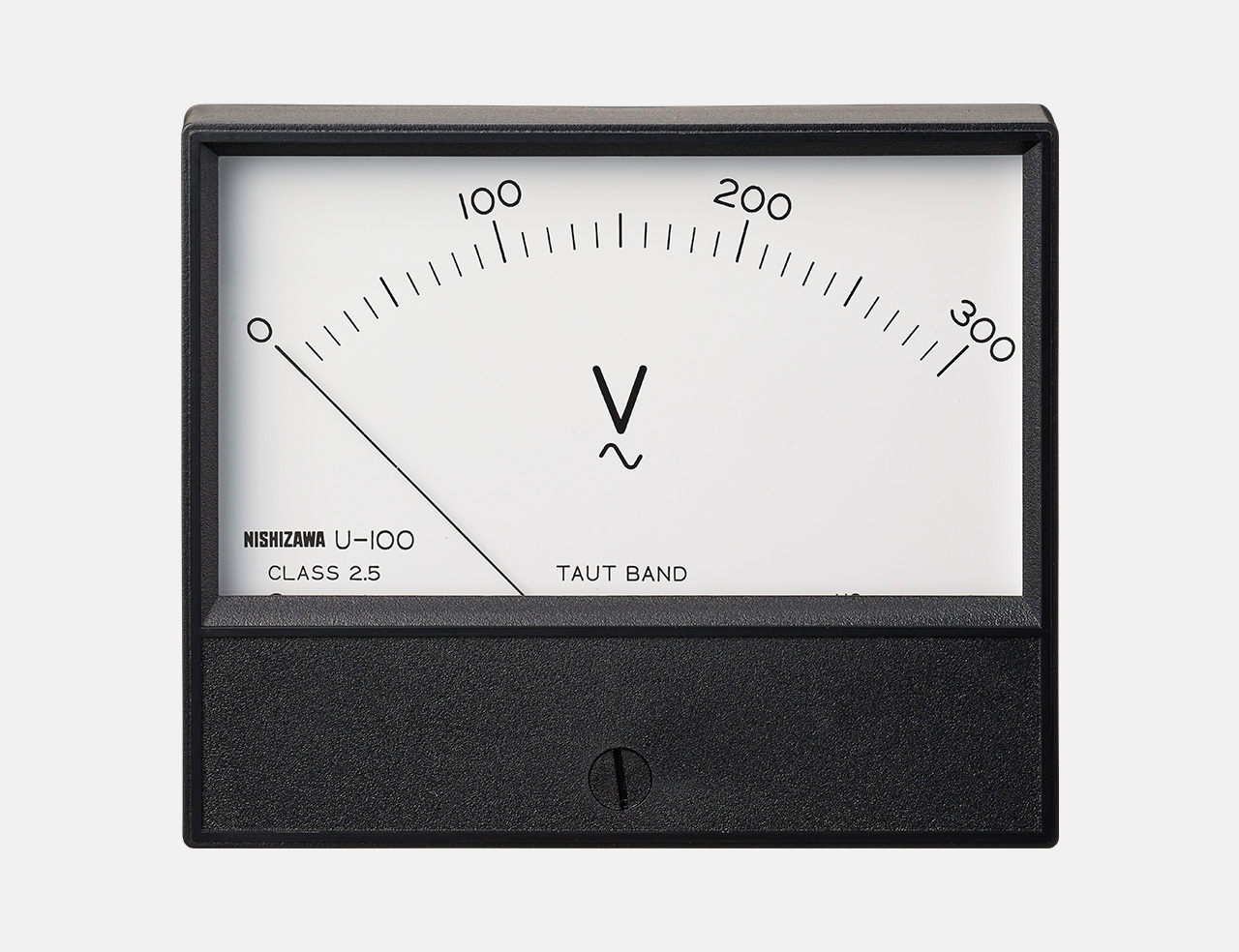

| U-100 | ||

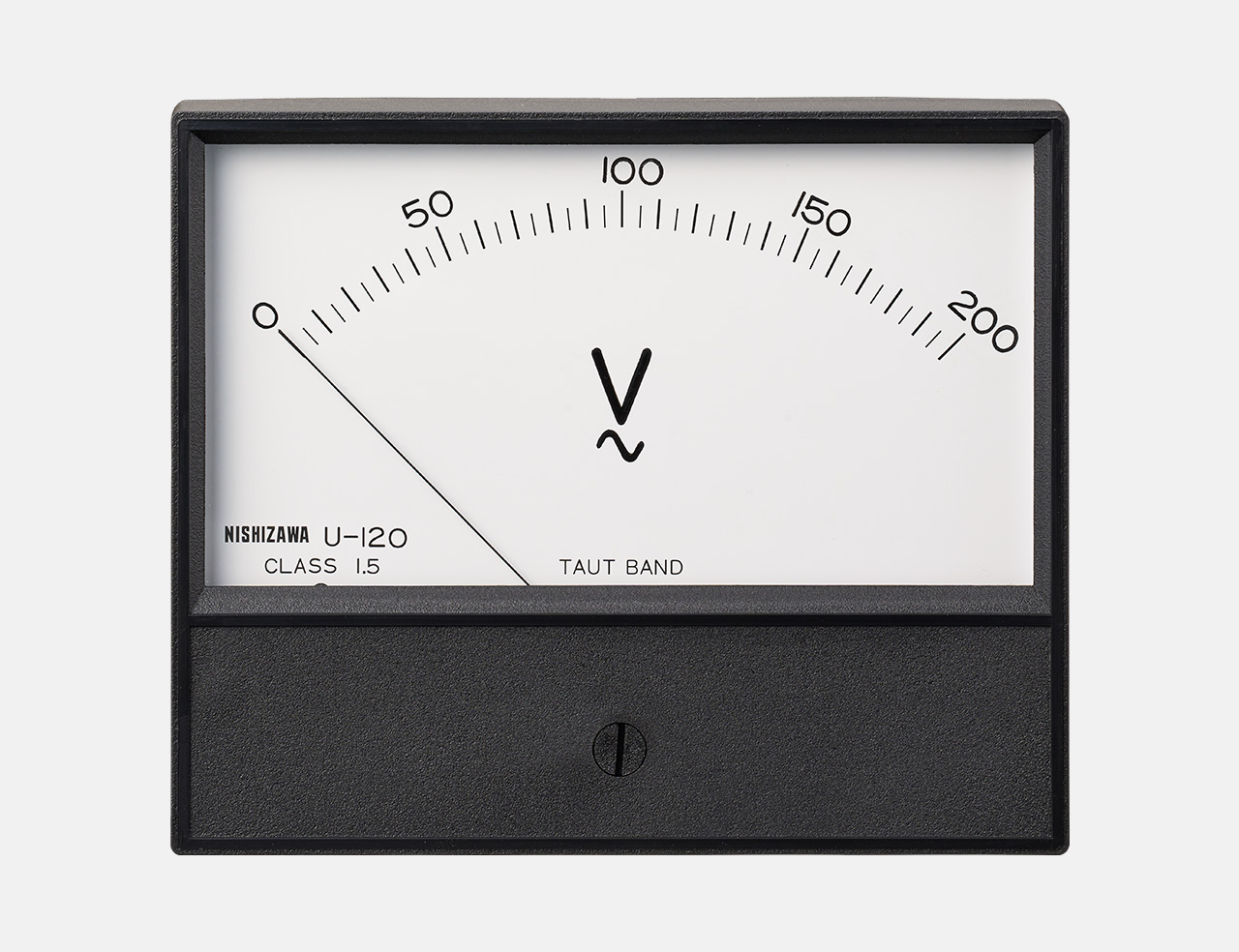

| U-120 |
専用特長
-
シンプルで機能美を追求した斬新なデザイン
-
優れた直進性と高感度を両立させた内磁計トートバンド素子
仕様(スペック)
| U-60 | U-80 | U-100 | U-120 | |
|---|---|---|---|---|
| 目盛長 | 51mm | 63mm | 82mm | 96mm |
| 指針振れ角度 | 90° | |||
| カバー材質 | ABS樹脂+ガラス・透明アクリル樹脂 | |||
| カバー正面色 | 一部黒 ・ 一部黒 | |||
| ベース材質 | ABS樹脂 | |||
| 指針形状 | Φ0.3棒指針 | |||
| スケール板 | 白色地に黒色の文字、目盛 | |||
| 性能 | 日本工業規格(JIS-C1102)に準ずる | |||
| U-60 | U-80 | U-100 | U-120 | |
|---|---|---|---|---|
| 目盛長 | 51mm | 63mm | 82mm | 96mm |
| 指針振れ角度 | 90° | |||
| カバー材質 | ABS樹脂+ガラス・透明アクリル樹脂 | |||
| カバー正面色 | 一部黒 ・ 一部黒 | |||
| ベース材質 | ABS樹脂 | |||
| 指針形状 | Φ0.3棒指針 | |||
| スケール板 | 白色地に黒色の文字、目盛 | |||
| 性能 | 日本工業規格(JIS-C1102)に準ずる | |||
- ●カバーはABS樹脂＋ガラスが標準となります。
ABS樹脂はUL規格材料を使用していますが、ハンダ付けの際、端子の過熱に注意してください。 - ●端子リード金具は十分に締め付けてください。不十分な場合、端子が発熱する場合があります。
外形寸法
- ●※ U-120型はM4となります。
| 型名 | ABSカバー | アクリルカバー | E | F | ||||
|---|---|---|---|---|---|---|---|---|
| A | A1 | H | A | A1 | H | 26.5 | 10±1 | |
| U-60 | 65 | 60 | 13 | 66 | 61 | 12.5 | 26.5 | 10±1 |
| U-80 | 80 | 68 | 13 | 81 | 69 | 12.5 | 26.5 | 10±1 |
| U-100 | 100 | 84 | 13 | 101 | 85 | 12.5 | 26.5 | 10±1 |
| U-120 | 120 | 100 | 13 | 121 | 101 | 12.5 | 26.5 | 10±1 |
| 型名 | K | P | D | B | B1 | B2 | D1 | d2穴 |
|---|---|---|---|---|---|---|---|---|
| U-60 | 8.5 | – | 52Φ | 24 | 24 | 24 | 53Φ | 3.5Φ ×4穴 |
| U-80 | 8.5 | 5.5 | 52Φ | 32 | 18.5 | 29.5 | 53Φ | 3.5Φ ×4穴 |
| U-100 | 13.5 | 6.5 | 65Φ | 40 | 25.5 | 38.5 | 66Φ | 3.5Φ ×4穴 |
| U-120 | 13.5 | 15 | 65Φ | 50 | 25 | 55 | 66Φ | 4.5Φ ×4穴 |
内磁トートバンドメータの構造（可動コイル型）
交流電流計（整流形）パネル・配電盤用計器のご注文に際して、次の事項をご指定ください
| 項目 | 記載例 | 説明 |
|---|---|---|
| 型名 | ・U-120 | ・一般仕様、外形寸法の欄の型名 をご記入ください。 |
| ・U-100(アクリルカバー） | ・UシリーズのカバーはABSカバー が標準です。 アクリルカバーの場合は( )でご指定 ください。 | |
| 品名 | ・整流形交流電圧計 | ・カタログ記載の品名をご記入ください。 |
| 最大目盛値 | ・AC 150V | ・カタログ記載の標準最大目盛値、 定格 よりご記入ください。 (ACかDCかまた、VかAか必ず記入にて) |
| ・DC 1mA(DC 30kV) | ・計器の最大目盛値(感度)とスケール板の 最大目盛値が異なる場合は、スケール板の 最大目盛値を( )でご記入ください。 | |
| 指定事項 （アクセサリ） | ・NS-1 100A/50mV | ・最大目盛値が計器用アクセサリを必要 とする場合は、アクセサリ付とさせてい ただきます。 その形名をご指定ください。 |
| ・NS-1 100A/50mV不要 | ・アクセサリが不要の場合は、その旨を ご記入ください。 |
Ｕシリーズ 電流計・電圧計 標準仕様
U-60・U-80・U-100・U-120型
直流電流計（可動コイル形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| 10 μA | 5800 Ω |
| 20 μA | 4300 Ω |
| 50 μA | 2100 Ω |
| 100 μA | 1010 Ω |
| 200 μA | 300 Ω |
| 500 μA | 40 Ω |
| ※1 1mA | 10 Ω |
| 2mA | 50mV |
| 5mA | 50mV |
| 10mA | 50mV |
| 20mA | 50mV |
| 50mA | 50mV |
| 100mA | 50mV |
| 200mA | 50mV |
| 500mA | 50mV |
| 1 A | 50mV |
| 2 A | 50mV |
| 3 A | 50mV |
| 5 A | 50mV |
| 10 A | 50mV |
| 20 A | 50mV |
| 30 A | ※3 50mV |
| 50 A | ※3 50mV |
- ●この表を超える最大目盛値をお求めの場合。
・電流計については、50mV計器（※2）と直流の分流器を組み合わせてご使用ください。この場合接続リードは全抵抗0.1Ω以下のものをご使用ください。 - ●30A・50Aの標準品は背負形分流器付が標準です。※3 背負形分流器付 分流器別置きにでも対応可能です。
- ★ アクセサリについては、計器用アクセサリ（分流器・倍率器）を参照してください。
直流電圧計（可動コイル形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| ※2 50mV | 1mA |
| 10 V | 1mA |
| 20 V | 1mA |
| 30 V | 1mA |
| 50 V | 1mA |
| 100 V | 1mA |
| 150 V | 1mA |
| 300 V | 1mA |
- ●この表を超える最大目盛値をお求めの場合。
・電圧計については、1mA計器（※1）とHB-1・2の倍率器を組み合わせてご使用ください。 - ★ アクセサリについては、計器用アクセサリ（分流器・倍率器）を参照してください。
交流電流計（整流形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| ※ 1mA | 730 Ω |
| 2mA | 470 Ω |
| 5mA | 270 Ω |
| 10mA | 180 Ω |
交流電圧計（整流形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| 30 V | 2mA |
| 50 V | 2mA |
| 100 V | 2mA |
| 150 V | 2mA |
| 300 V | 2mA |
- ●電圧計において最大目盛値が300Vを超えるものをお求めの場合は、1mA計器（※）とHB-1・2の倍率器を組み合わせてご使用ください。
- ・ 仕様における抵抗値は最大目盛値における値です。
- ★ アクセサリについては、計器用アクセサリ（分流器・倍率器）を参照してください。
Ｕシリーズ 電流計・電圧計 標準仕様
U-60・U-80・U-100・U-120型
直流電流計（可動コイル形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| 15 μA | 5800 Ω |
| 25 μA | 2600 Ω |
| 30 μA | 2100 Ω |
| 40 μA | 1800 Ω |
| 150 μA | 730 Ω |
| 250 μA | 240 Ω |
| 300 μA | 120 Ω |
| 1.5mA | 50mV |
| 3mA | 50mV |
| 30mA | 50mV |
| 150mA | 50mV |
| 250mA | 50mV |
| 300mA | 50mV |
| 15 A | 50mV |
| ※3 25 A | 50mV |
- ● （※3）電流計については、50mV計器と直流の分流器を組み合わせてご使用ください。
- ★ アクセサリについては、計器用アクセサリ（分流器・倍率器）を参照してください。
直流電圧計（可動コイル形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| 20mV | 400 μA |
| 25mV | 500 μA |
| 30mV | 500 μA |
| 60mV | 1mA |
| 100mV | 1mA |
| 150mV | 1mA |
| 200mV | 1mA |
| 250mV | 1mA |
| 300mV | 1mA |
| 500mV | 1mA |
| 1 V | 1mA |
| 1.5 V | 1mA |
| 2 V | 1mA |
| 2.5 V | 1mA |
| 3 V | 1mA |
| 5 V | 1mA |
| 15 V | 1mA |
| 25 V | 1mA |
| 75 V | 1mA |
| 120 V | 1mA |
| 200 V | 1mA |
| 250 V | 1mA |
- ★ アクセサリについては、計器用アクセサリ（分流器・倍率器）を参照してください。
交流電流計（整流形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| 100 μA | 1010 Ω |
| 1.5mA | 1mA(50mV) |
| 3mA | 1mA(50mV) |
| 20mA | 1mA(50mV) |
| 30mA | 1mA(50mV) |
| 50mA | 1mA(50mV) |
| 100mA | 1mA(50mV) |
| 150mA | 1mA(50mV) |
| 200mA | 1mA(50mV) |
| 250mA | 1mA(50mV) |
| 300mA | 1mA(50mV) |
| 500mA | 1mA(50mV) |
交流電圧計（整流形）
U-60･80･100 2.5級
U-120 1.5級
| 標準最大目盛値 | 内部抵抗 |
|---|---|
| 10 V | 2mA |
| 15 V | 2mA |
| 20 V | 2mA |
| 25 V | 2mA |
| 75 V | 2mA |
| 120 V | 2mA |
| 200 V | 2mA |
| 250 V | 2mA |
Ｕシリーズ 標準目盛分割表
スケール板について
■できるだけ、標準目盛分割のご利用をおすすめいたします。特殊分割の目盛は手書となり、標準分割に数字を印字するよりも高価になります。
（例=10V/50Vの2レンジメータの場合は、目盛を50分割とすれば、同一目盛に数字を2重に打つだけで済みます。）
■使用文字等の書体は、できるだけ、当社に一任願います。特別にご指定のある場合は、必ず書体見本・書体名等を提示願います。
（版下作成の場合は、使用する大きさの2~3倍の清刷書体見本）
■特殊分割目盛の場合は、目盛分割表（目盛対振れ角度、または目盛対電流値）を提示ください。
■読みやすい目盛ということを考慮して、スケール板の大きさ（型名）や指針形状、最大目盛値により、標準目盛分割を決めてあります。
■カタログにない最大目盛値をご注文（特別注文）になる場合も表の最大目盛値または目盛分割をご使用になるようにおすすめいたします。
Uシリーズ標準目盛分割表
注1) 最大目盛値にmV、V、kV、μA、mA、A、W、kW、Hz等の単位が付きます
