製品概要
Rシリーズ R-45・R-55型
形名（発注コード）
| R-45 | ||
|---|---|---|
| R-55 |
専用特長
-

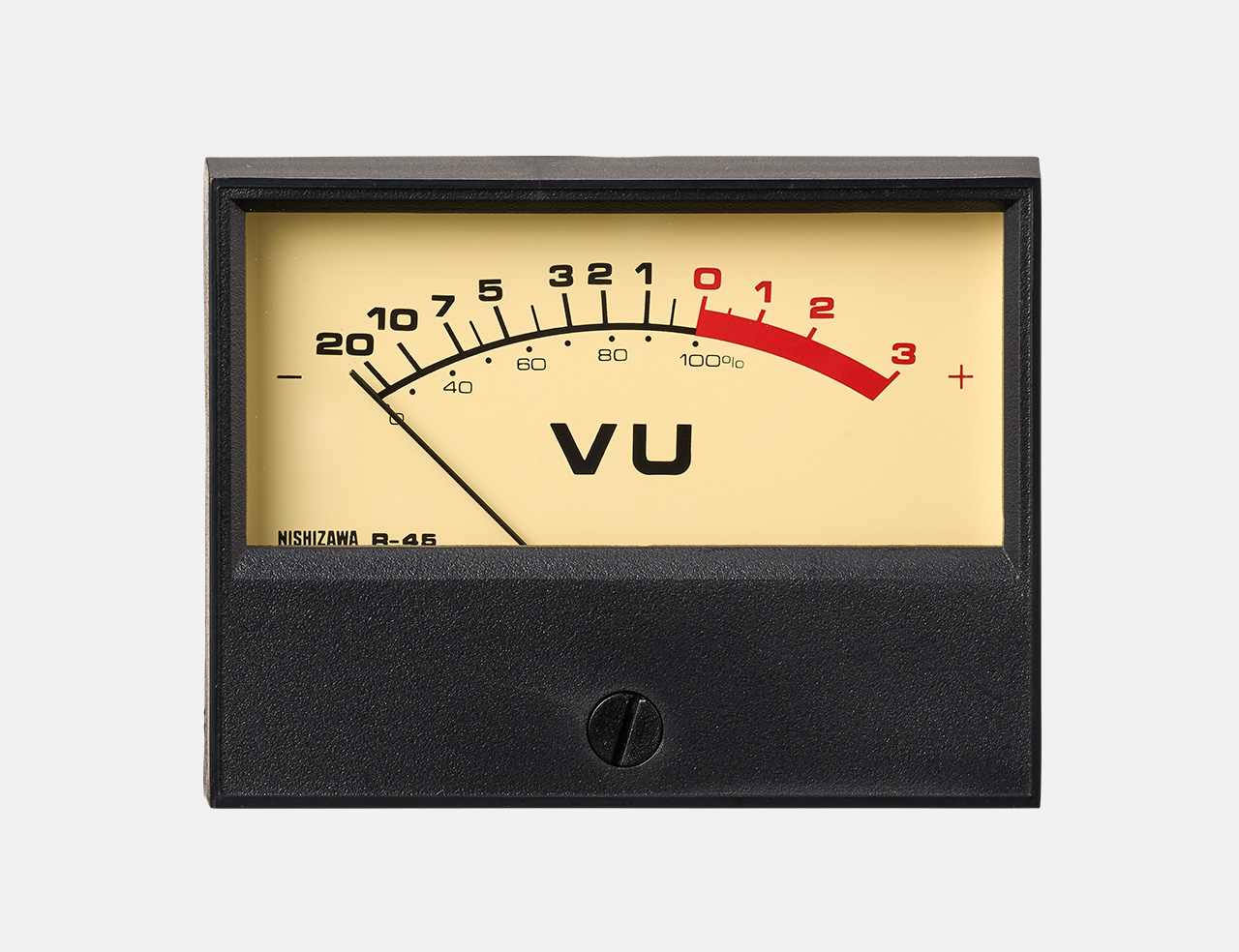

ワイドなフロント面、 見やすい目盛板、デザイン的にも大きな評価をいただいています。
-
カバーは、格調高い品格のあるデザイン、 黒色 仕上げの ABS樹脂。
-
ガラス窓の横形メータ。
-
全機種可動部保持方法はピボット方式。
一般仕様
| 項目 | R-45 型 | R-55 型 | |
|---|---|---|---|
| 外観 | カバー 材質 | ABS樹脂＋ガラス窓 | |
| ベース材質 | ABS樹脂 | フェノール樹脂・黒色 | |
| スケール板 | 標準品、 白地色・目盛・数字黒色 | ||
| スケール板 VU計 地色 | R45・55 クリーム地色 目盛・数字黒色、 赤帯入 |
||
| 指針形状・ 塗色 |
Φ0.5 丸棒形・黒色/白色 | ||
| 指針振れ角度 | 90° | 90° | |
| 性能 | 日本工業規格 (JIS-C1102) に準ずる | ||
機種一覧
| 型名 | 階級 | 動作原理 | ||
|---|---|---|---|---|
| 直流 | 電流計・ 電圧計 |
R-45・55 | 2.5 | 可動コイル形 |
| 交流 | 電流計・ 電圧計 |
整流形 | ||
| VU計 | 整流形 | |||
※メータは外部磁界の影響を受けやすい性質を持っています。
このためRシリーズをご注文の時には必ず取付パネルの材質及び厚さについて、ご指定ください。
可動コイル形 整流計
| 型名 | A | A1 | H | E | F | D | L | C | G | B | B1 | B2 | I | K | D1 | d1穴 | b | b1 | b2 | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R-55 | 87 | 63 | 14 | 29 | 9 | 55 | 10 | M3 | M4 | 23.9 | 23.9 | 23.9 | 28 | 4.5 | 56Φ | 3.5Φx4穴 | 23.9 | 23.9 | 23.9 | – |
| R-45 | 69 | 53 | 12.5 | 24 | 9 | 45 | 10 | M3 | M4 | 24 | 16.5 | 20 | 25 | 1.5 | 46Φ | 3.5Φx2穴 | 24 | 16.5 | 20 | – |
標準仕様
直流電流計（可動コイル形）2.5級
| 標準 最大目盛値 | R-45型 | R-55型 |
|---|---|---|
| 内部抵抗 | ||
| 50μA | 2,500Ω | 1,500Ω |
| 100μA | 1,050Ω | 700Ω |
| 200μA | 444Ω | 550Ω |
| 500μA | 170Ω | 175Ω |
| 1mA | 100Ω | 58Ω |
| 2mA | 電圧降下 （60mV) |
電圧降下 （60mV) |
| 3mA | ||
| 5mA | ||
| 10mA | ||
| 15mA | ||
| 20mA | ||
| 25mA | ||
| 30mA | ||
| 50mA | ||
| 100mA | ||
| 150mA | ||
| 200mA | ||
| 250mA | ||
| 300mA | ||
| 500mA | ||
| 1A | ||
| 2A | ||
| 3A | ||
| 5A | ||
| 10A | ||
| 15A | ||
| 20A | ||
| 30A | ※1(60mV) | ※1(60mV) |
| 50A | ※2(60mV) | ※2(60mV) |
| 4-20mA | 60mV | 60mV |
・30A以上の場合は、60mV計器にNS-1・2の分流器を外付けにしてご使用ください。
※1・2 背負形分流器付。
直流電圧計（可動コイル形）2.5級
| 標準 | MK-38・45型 | MK-52・65型 |
|---|---|---|
| 内部抵抗 | ||
| 50mV | 3mA 4.2Ω | 3mA 3.3Ω |
| 60mV | ||
| 100mV | ||
| 1V | 1mA 100Ω | 1mA 58Ω |
| 5V | ||
| 10V | ||
| 20V | ||
| 25V | ||
| 30V | ||
| 50V | ||
| 100V | ||
| 150V | ||
| 200V | ||
| 250V | ||
| 300V | ||
| 1-5V | 1mA | 1mA |
・300Vを超える場合は1mA計器にHB-1・2の倍率器を外付けにしてご使用ください。
交流電圧計（整流形）2.5級
| 標準 最大目盛値 | R-45・55型 |
|---|---|
| 内部インピーダンス | |
| 1mA | 内部インピーダンスは整流器が非直線性ですので、流れる電流によって変わります。 |
| 2mA | |
| 3mA | |
| 5mA | |
| 10mA | |
| 20mA | |
| 30mA | |
| 50mA | |
| 100mA | |
| 200mA | |
| 300mA | |
| 500mA |
交流電流計（整流形）2.5級
| 標準 | R-45・55型 |
|---|---|
| 最大目盛値 | 概略消費電流 |
| 10V | 1mA |
| 20V | |
| 30V | |
| 50V | |
| 100V | |
| 150V | |
| 200V | |
| 300V |
・300Vを超える場合は1mA計器にHB-1・2の倍率器を外付けにしてご使用ください。
音量計（VUメータ) 整流形
| MK-38・45・52型 | |
|---|---|
| OVU目盛値(4dBm) | 内部インピーダンス(OVU目盛値にて) |
| AC1.228V | 3,900Ω |
・標準試験回路
直列抵抗3600Ω接続、特性インピーダンス600Ωの回路で行います。
・周波数は1000Hzを基準とします。
内部インピーダンスは直列抵抗3600Ωを除いた値とします。
パネル・配電盤用計器のご注文に際して次の事項をご指定ください（オーダー時記入例として）
| 項目 | 記載例 | 説明 |
|---|---|---|
| 型名 | ・R-55 | 一般仕様、外形寸法の欄の型名をご記入ください。 |
| 品名 | ・整流形交流電流計 | ・カタログに記載の品名をご記入ください。 |
| 最大目盛値 | ・AC150V | ・カタログ記載の標準最大目盛値、定格よりご記入ください。(ACかDCか又、VかAか必ず記入にて) |
| ・AC50A/10mA | ・計器用アクセサリを必要とする最大目盛値が異なる場合は、 アクセサリの方の値もご記入ください。 | |
| ・DC1mA (DC30kV) | ・計器の最大目盛値 (感度)とスケール板の最大目盛値が異なる場合は、 スケール板の最大目盛値を ( )にてご記入ください。 | |
| 指定事項 （アクセサリ） |
・HB-1.2 ・NS-1・2 |
・最大目盛値が計器用アクセサリを必要とする場合は、 アクセサリ付とさせていただきます。 ・その型名をご指定ください。 |
| ・HB-1 NS-2不要 | ・アクセサリが不要の場合は、その旨を ご記入ください。 |
MK・R・Sシリーズ標準目盛分割表
スケール板について
■できるだけ、 標準目盛分割のご利用をおすすめします。
特殊分割 の目盛は手描きとなり、 標準分割に数字を印字するよりも高価になります。
(例=10V/50V の2レンジメータの場合は、 目盛を 50分割とすれば、 同一目盛に数字を2重に打つだけで済みます。)
■特殊分割目盛の場合は、 目盛分割表(目盛対振れ角度、または目盛対電流値等) を提示ください。
■読みやすい目盛ということを考慮して、スケール板の大きさ(型名) や指針形状、最大目盛値により、標準目盛分割をきめてあります。
■使用文字等の書体は、できるだけ当社に一任願います。 特別ご指定のある場合は、必ず書体見本・書体名等を提示願います。 (版下作成の場合は、 使用する大きさの2~3倍の清刷書体見本)
■カタログに無い最大目盛値をご注文 (特別注文)になる場合も 表の最大目盛値または目盛分割をご使用になるようにおすすめします。
MK・R・Sシリーズ標準目盛分割表
注1) 最大目盛値にmV、V、 kV、 μA、mA、 A、W, kW、 Hz 等の単位が付きます。
注2) 交流計器で目盛が著しく縮む場合は、 目盛の一部を省略いたします。
