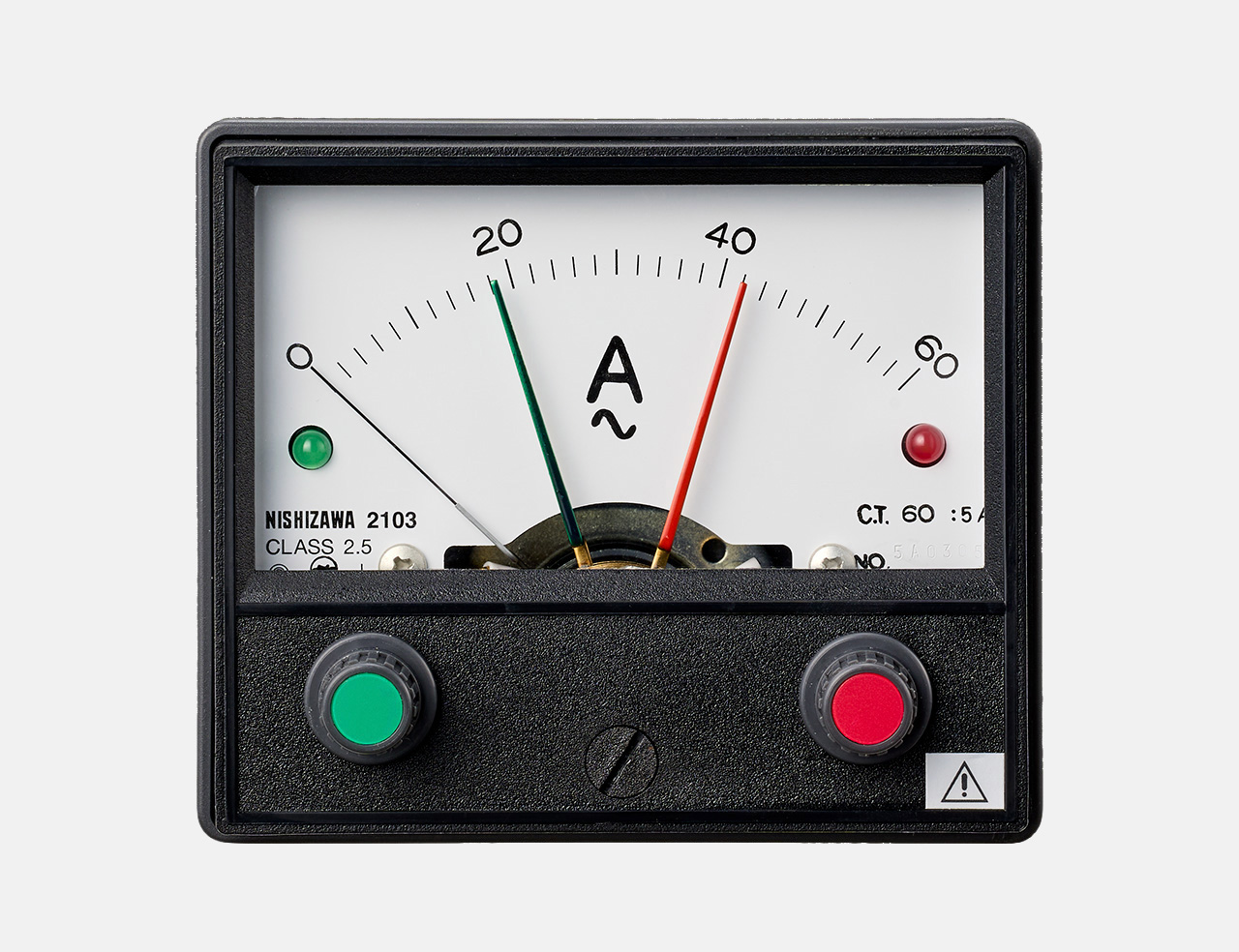

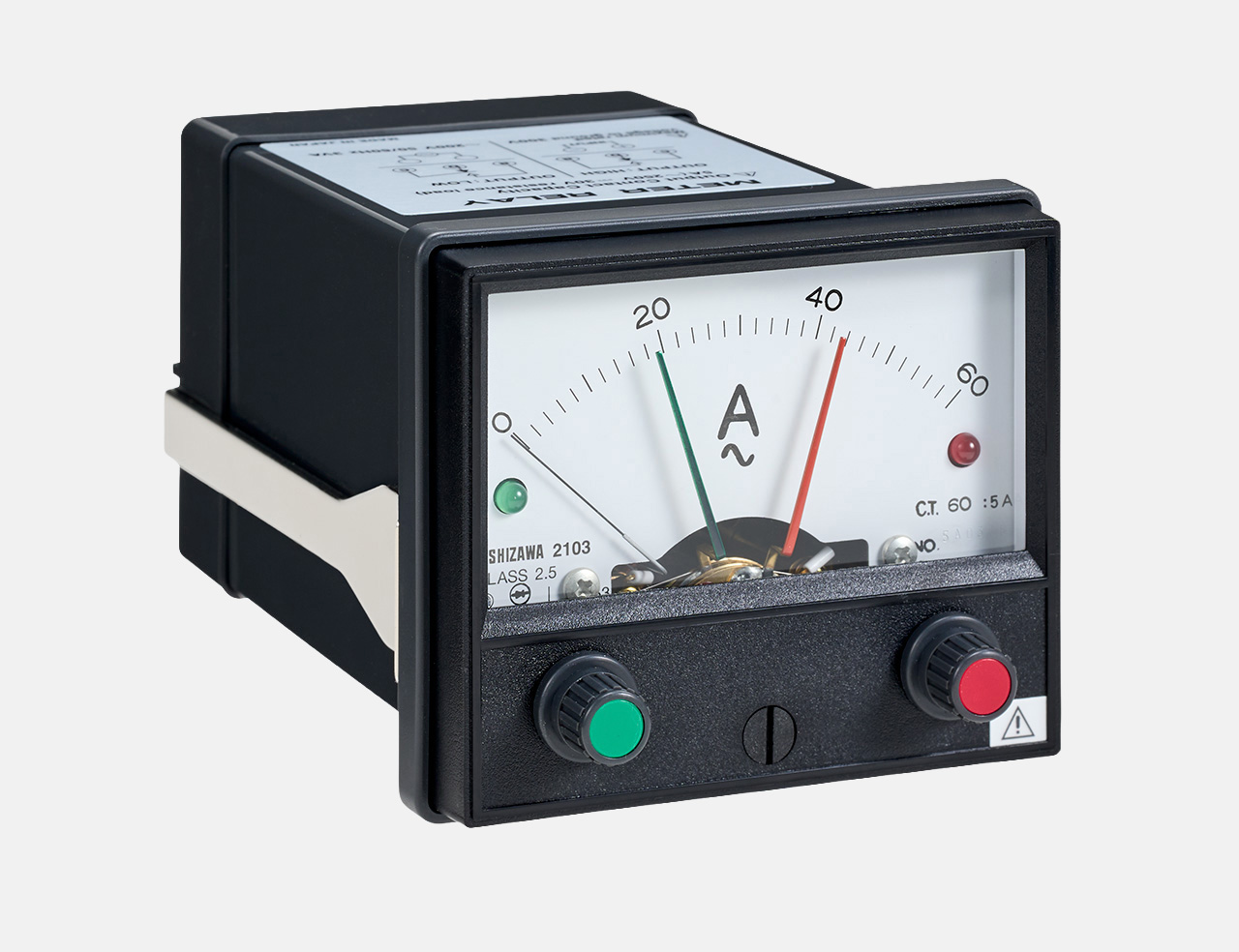

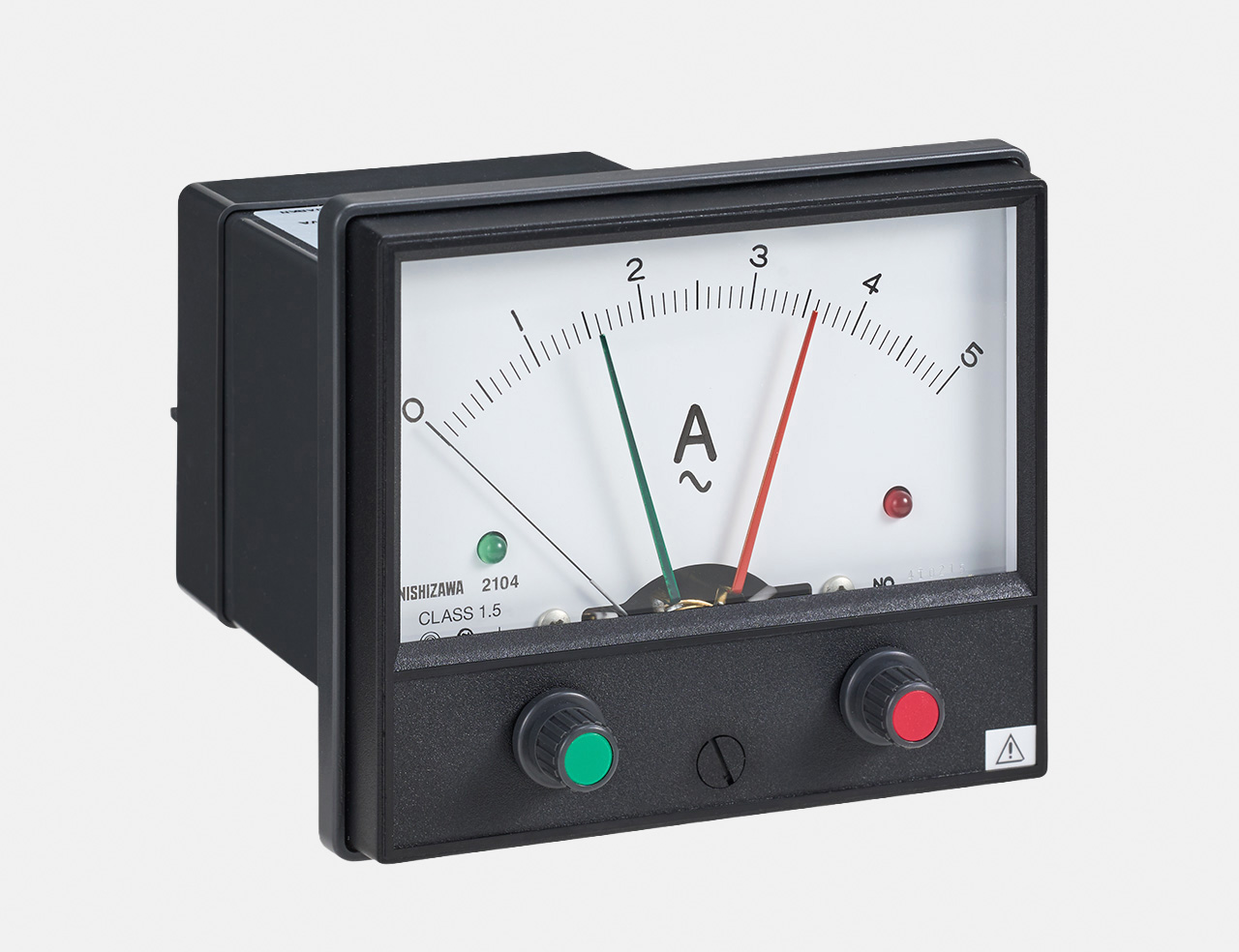

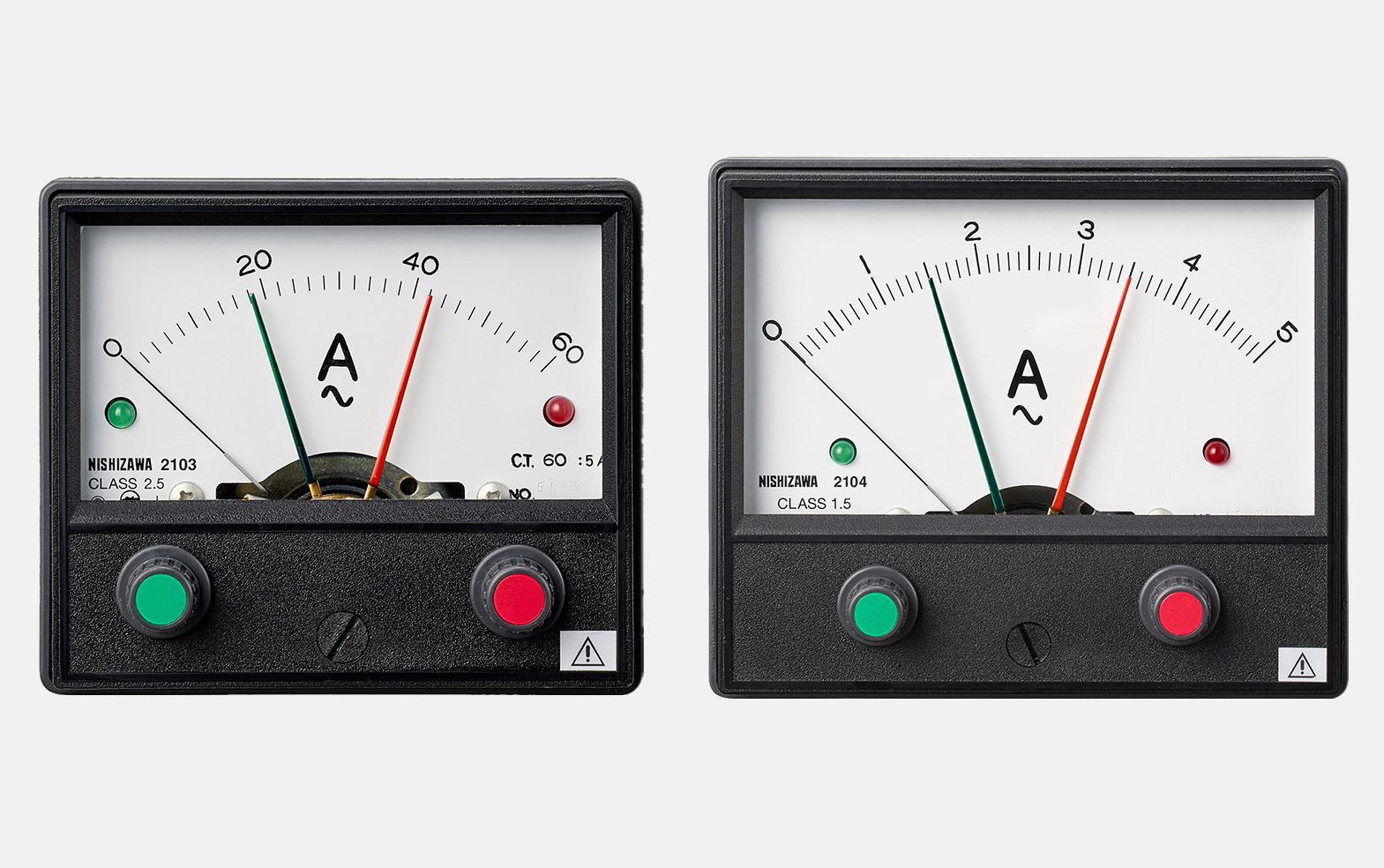

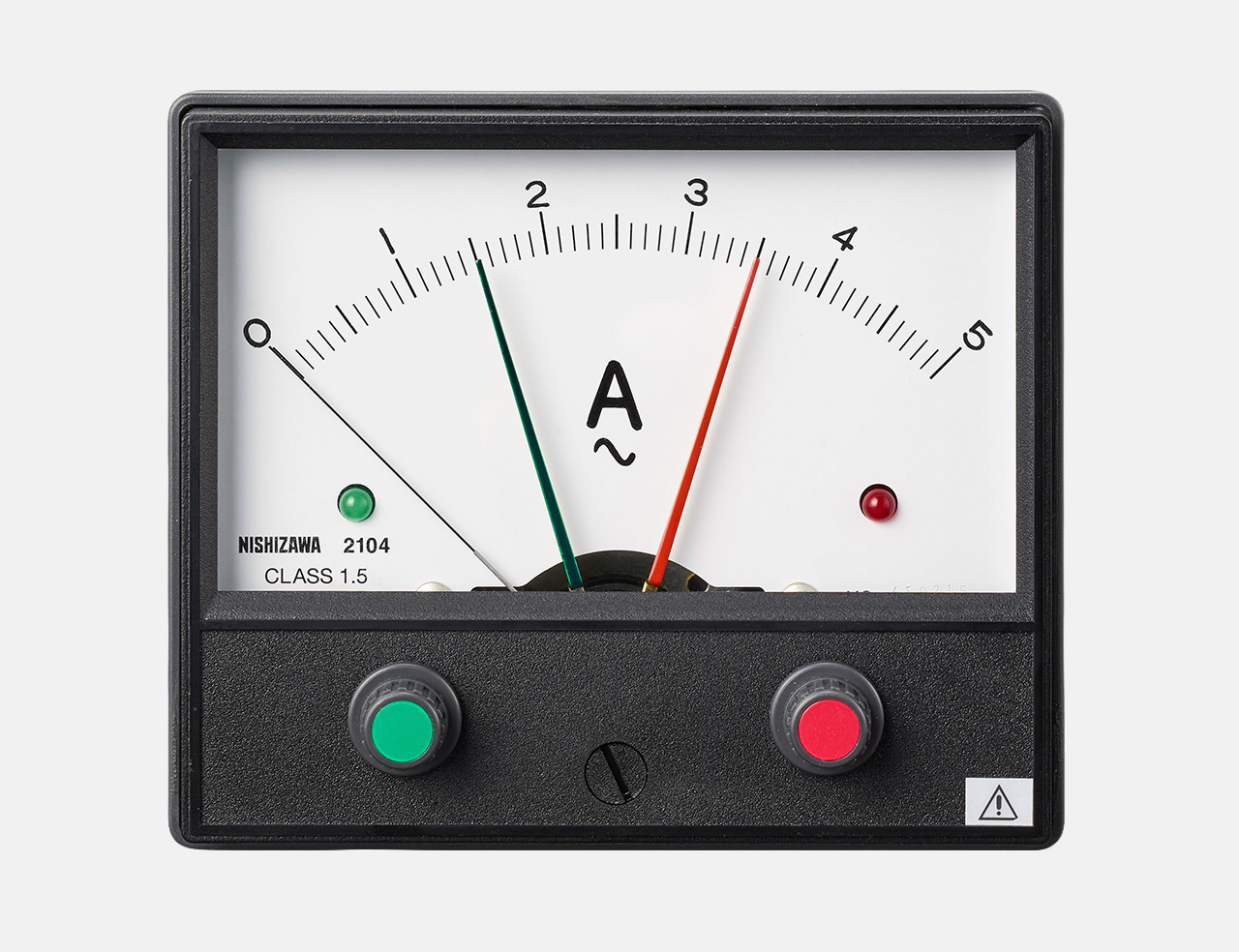

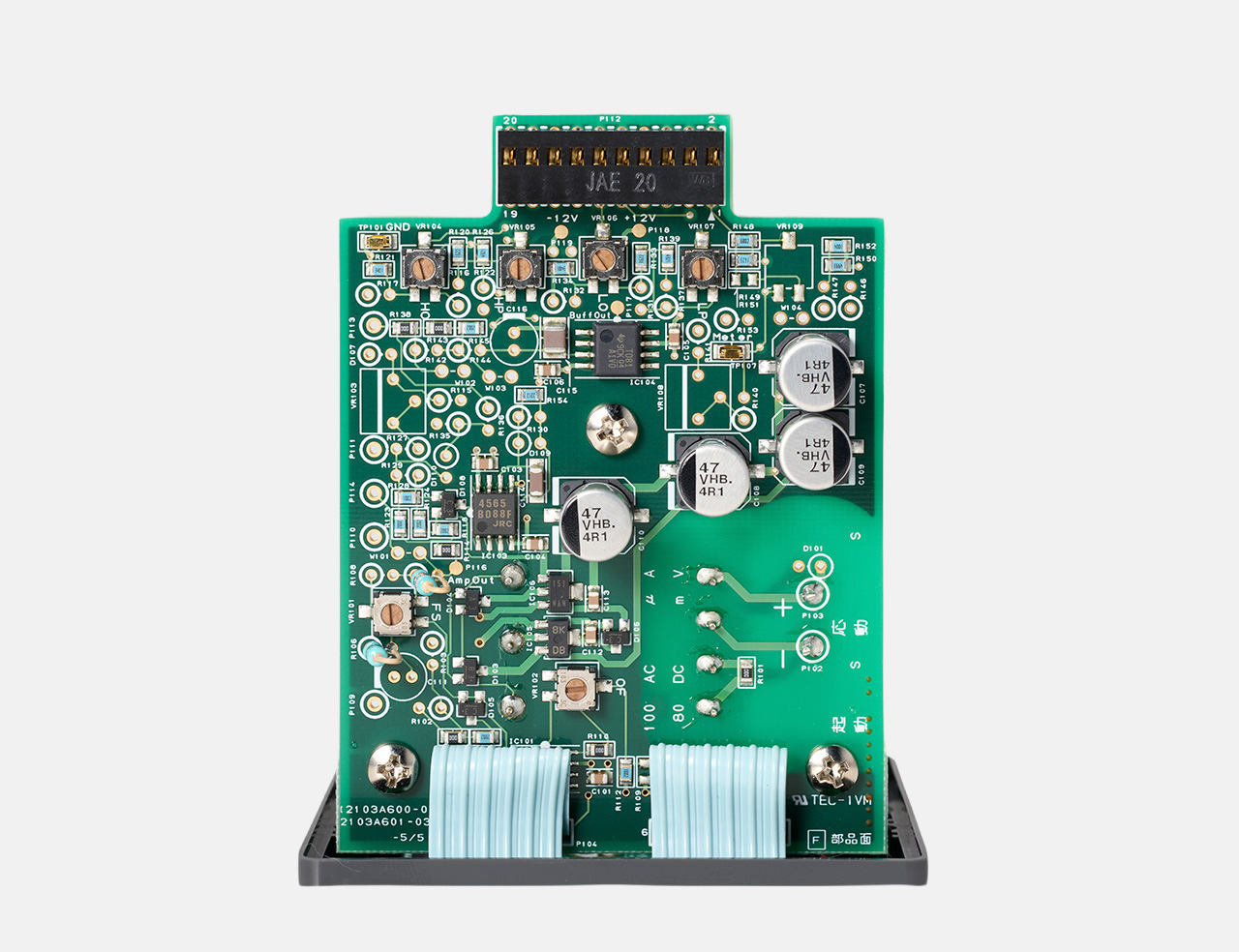

製品概要
省力・自動化の推進に(盤組み込み用機器)
NISHIZAWA のメータリレーは電子式無接点メータリレー方式です。
電子化により高精度・高信頼性・超高感度メータリレーが実現されています。
入力電気レベルに対して、設定した値より上限値または下限値を超えた時リレーを動作させる様になっています。
形名（発注コード）
| 2103H | ||
|---|---|---|
| 2103L | ||
| 2103HL | ||
| 2104H | ||
| 2104L | ||
| 2104HL |
専用特長
-
DC1μA、10mVの超高感度
-
動作がわかる表示ランプ付
-
電源投入時リレー動作防止回路
-
電源回路、リレー回路を内蔵
仕様(確度保証期間1年 )
| 計器指針形状 | Φ0.3mm 棒形指針 |
|---|---|
| 指示計器部の階級 | 2103:2.5級，2104:1.5級 |
| 設 定 精 度 | 1.5%(計器部とは独立) |
| 不 感 帯 幅 | 目盛長の0.5%以内 |
| 指針可動範囲 | 全目盛範困(通過式) |
| 設 定 指 針 | 槍形指針:H(上限側)は赤色、L(下限側)は緑色 |
| 設定措針設定範囲 | H,Lとも全目盛範囲 |
| H・L 間 最 小 設 定 幅 | 目盛長の 3% 以内 |
| 電源投入時の遅延時間 | 約2s |
| リレー接点の構成 | H, Lとも1 トランスファ |
| リレー応動時間 | 約0.5s(時定数) |
| リレー接点容量 | 5A(AC250 V,DC30 V抵抗負荷) |
| 電源 | AC 100V/200V (発注時指定), 50/60 Hz, 3 VA max. |
省力・自動化の推進に(盤組み込み用機器)
NISHIZAWA のメータリレーは電子式無接点メータリレー方式です。電子化により高精度・高信頼性・超高感度メータリレーが実現されています。入力電気レベルに対して、設定した値より上限値または下限値を超えた時リレーを動作させる様になっています。
CE非対応
- ●DC1μA、10mVの超高感度
- ●動作がわかる表示ランプ付
- ●電源投入時リレー動作防止回路
- ●電源回路、リレー回路を内蔵
※H形は設定指針より右に針が振れるとランプが点灯し出カリレー接点が動作。
※L形は設定指針より左に針が振れるとラ ンプが点灯し出カリレー接点が動作。
※HL形はH形/L形 二つの機能を装備 。
外形図
| 形名 (発注コード) |
仕様 | 備考 |
|---|---|---|
| 2103H | 2.5級、横幅 84 mm | H形、標準仕様以外はお見積り |
| 2103L | 2.5級、横幅 84 mm | L形、標準仕様以外はお見積り |
| 2103HL | 2.5級、横幅 84 mm | HL形、標準仕様以外はお見積り |
| 2104H | 1.5級、横幅 104 mm | H形、標準仕様以外はお見積り |
| 2104L | 1.5級、横幅 104 mm | L形、標準仕様以外はお見積り |
| 2104HL | 1.5級、横幅 104 mm | HL形（H・L兼用）標準仕様以外はお見積り |
接点動作
端子配列(背面) 2103,2104 共通 (電源:OFF時）
標準最大目盛値
| 直流電流計 | 直流電圧計 | 整流形交流電流計 | 整流形交流電圧計 | ||||
|---|---|---|---|---|---|---|---|
| 標準最大目盛値 | メータ感度仕様 | 標準最大目盛値 | メータ感度仕様 | 標準最大目盛値 | メータ感度仕様 | 標準最大目盛値 | メータ感度仕様 |
| 1μA | — | 10mV | 100kΩ/V | 200μA | — | 50mV | 10kΩ/V |
| 10μA | — | 15mV | 100kΩ/V | 500μA | — | 100mV | 10kΩ/V |
| 20μA | — | 20mV | 100kΩ/V | 1mA | — | 150mV | 10kΩ/V |
| 50μA | — | 30mV | 100kΩ/V | 2mA | — | 300mV | 10kΩ/V |
| 100μA | — | 50mV | 100kΩ/V | 5mA | — | 500mV | 1kΩ/V |
| 200μA | — | 100mV | 10kΩ/V | 10mA | — | 1V | 1kΩ/V |
| 500μA | — | 150mV | 10kΩ/V | 20mA | — | 1.5V | 1kΩ/V |
| 1mA | — | 300mV | 10kΩ/V | 50mA | — | 3V | 1kΩ/V |
| 2mA | — | 500mV | 10kΩ/V | 100mA | 50mV | 5V | 1kΩ/V |
| 5mA | — | 1V | 10kΩ/V | 200mA | — | 10V | 1kΩ/V |
| 10mA | 50mV | 1.5V | 10kΩ/V | 500mA | — | 15V | 1kΩ/V |
| 20mA | — | 3V | 10kΩ/V | 1A | — | 30V | 1kΩ/V |
| 50mA | — | 5V | 10kΩ/V | 2A | — | 50V | 1kΩ/V |
| 100mA | — | 10V | 10kΩ/V | 3A | — | 150V | 1kΩ/V |
| 200mA | — | 15V | 10kΩ/V | 5A*² | — | 300V | 1kΩ/V |
| 500mA | — | 30V | 10kΩ/V | ||||
| 1A | — | 100V | 10kΩ/V | ||||
| 2A | — | 150V | 10kΩ/V | ||||
| 5A | — | 300V | 10kΩ/V | ||||
| 10A | — | ||||||
| 20A*¹ | — | ||||||
| 最大目盛 4-20mA | 50mV | 最大目盛 1-5V | 10kΩ/V | ||||
| 直流電流計 | |
|---|---|
| 標準最大目盛値 | メータ感度仕様 |
| 1μA | — |
| 10μA | — |
| 20μA | — |
| 50μA | — |
| 100μA | — |
| 200μA | — |
| 500μA | — |
| 1mA | — |
| 2mA | — |
| 5mA | — |
| 10mA | 50mV |
| 20mA | — |
| 50mA | — |
| 100mA | — |
| 200mA | — |
| 500mA | — |
| 1A | — |
| 2A | — |
| 5A | — |
| 10A | — |
| 20A*¹ | — |
| 最大目盛 4-20mA | 50mV |
| 直流電圧計 | |
|---|---|
| 標準最大目盛値 | メータ感度仕様 |
| 10mV | 100kΩ/V |
| 15mV | 100kΩ/V |
| 20mV | 100kΩ/V |
| 30mV | 100kΩ/V |
| 50mV | 100kΩ/V |
| 100mV | 10kΩ/V |
| 150mV | 10kΩ/V |
| 300mV | 10kΩ/V |
| 500mV | 10kΩ/V |
| 1V | 10kΩ/V |
| 1.5V | 10kΩ/V |
| 3V | 10kΩ/V |
| 5V | 10kΩ/V |
| 10V | 10kΩ/V |
| 15V | 10kΩ/V |
| 30V | 10kΩ/V |
| 100V | 10kΩ/V |
| 150V | 10kΩ/V |
| 300V | 10kΩ/V |
| 最大目盛 1-5V | 10kΩ/V |
| 整流形交流電流計 | |
|---|---|
| 標準最大目盛値 | メータ感度仕様 |
| 200μA | — |
| 500μA | — |
| 1mA | — |
| 2mA | — |
| 5mA | — |
| 10mA | — |
| 20mA | — |
| 50mA | — |
| 100mA | 50mV |
| 200mA | — |
| 500mA | — |
| 1A | — |
| 2A | — |
| 3A | — |
| 5A*² | — |
| 整流形交流電圧計 | |
|---|---|
| 標準最大目盛値 | メータ感度仕様 |
| 50mV | 10kΩ/V |
| 100mV | 10kΩ/V |
| 150mV | 10kΩ/V |
| 300mV | 10kΩ/V |
| 500mV | 1kΩ/V |
| 1V | 1kΩ/V |
| 1.5V | 1kΩ/V |
| 3V | 1kΩ/V |
| 5V | 1kΩ/V |
| 10V | 1kΩ/V |
| 15V | 1kΩ/V |
| 30V | 1kΩ/V |
| 50V | 1kΩ/V |
| 150V | 1kΩ/V |
| 300V | 1kΩ/V |
- ●最大目盛値がDC20Aを超える場合は、*¹印の50mV外部並列分流器を使用
- ●最大目盛値がAC5Aを超える場合は、*²印の5A計器用CT外付
標準目盛最大値
特殊仕様
- ● 2103 の指示計器精度階級1.5級のもの
- ● 延長目盛計器 ２倍または３倍延長目盛
- ● 4-20mA、1-5V以外の拡大目盛 最大目盛値の40%以上の範囲を拡大することができます
- ● 両振れメータ(例：ゼロセンター)
- ● リレー応動時間 : 0.05s固定(DC)のほか、可変タイプも可能
- ● 電源投入時の遅延時間可変タイプ 計器入力 DC用：0.1 ~ 10s 計器入力 AC用：2 ~ 12s
- ● DC 1V/f.s. 出力端子付/ただし入力 回路と同電位(負荷抵抗 1MΩ 以上)
- ● 交流電流計、交流電圧計の実効値型
スケール板の目盛、単位の指定
メータリレーと組み合わせて入力範囲を拡大 (50/60Hz,1.0級)

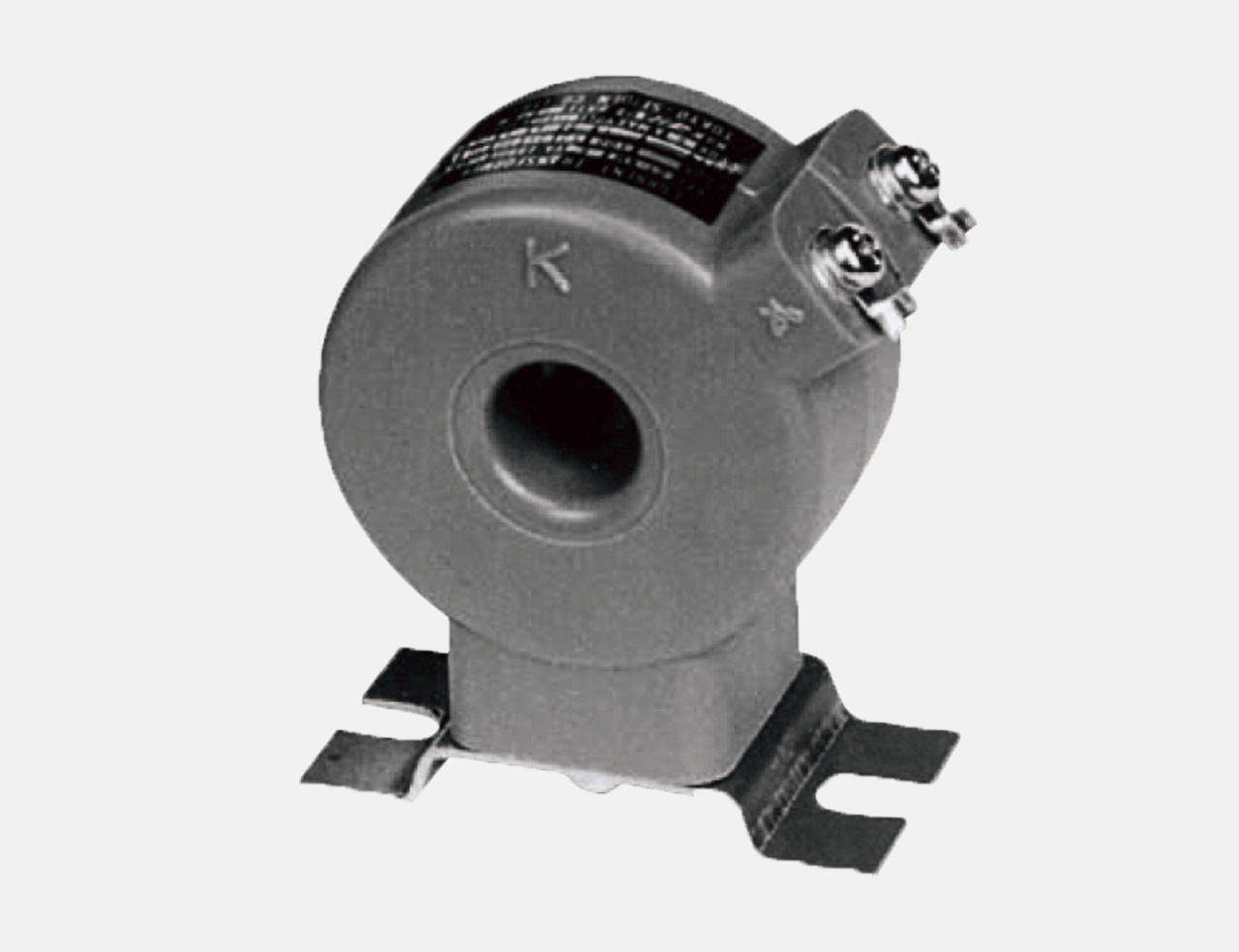

計器用交流器 CT-5MRNシリーズ
CE非対応
| 形名（発注コード） | 仕様 |
|---|---|
| CT-5MRN100 | (1次側100A,定格5VA) |
| CT-5MRN120 | (1次側120A,定格5VA) |
| CT-5MRN150 | (1次側150A,定格5VA) |
| 寸法表 | ||||
|---|---|---|---|---|
| 寸法図記号 | ΦA | B | C | D |
| 長さ | 23mm | 70mm | 85mm | 68mm |
| 寸法図記号 | ΦE | F | G | H |
|---|---|---|---|---|
| 長さ | 60mm | 45mm | 75mm | 83mm |
| 基本仕様 | |||||
|---|---|---|---|---|---|
| 形名 | 1次電流 | 2次電流 | 定格負担 | 階級 | 最高使用電圧 |
| CT-5MRN100 | 100A | 5A | 5VA | 1.0級 | 1150V |
| CT-5MRN120 | 120A | 5A | 5VA | 1.0級 | 1150V |
| CT-5MRN150 | 150A | 5A | 5VA | 1.0級 | 1150V |
| 基本仕様 | |||
|---|---|---|---|
| 形名 | 1次電流 | 2次電流 | 定格負担 |
| CT-5MRN100 | 100A | 5A | 5VA |
| CT-5MRN120 | 120A | 5A | 5VA |
| CT-5MRN150 | 150A | 5A | 5VA |
| 形名 | 階級 | 最高使用電圧 |
|---|---|---|
| CT-5MRN100 | 1.0級 | 1150V |
| CT-5MRN120 | 1.0級 | 1150V |
| CT-5MRN150 | 1.0級 | 1150V |
電流の測定範囲を拡大(計器用 0.5 級)

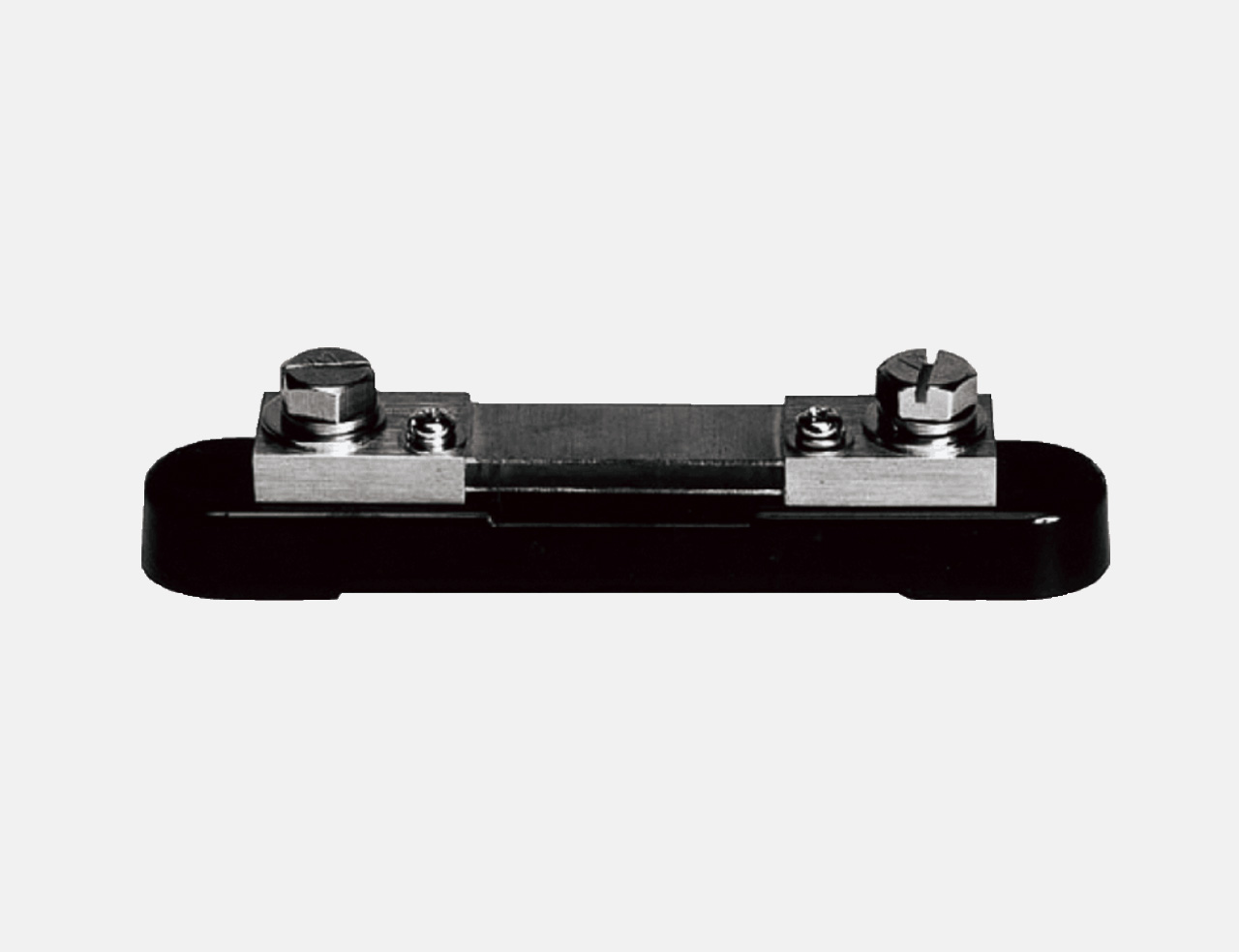

分流器 NS-1シリーズ
CE非対応
- ●メータリレーの他、盤メータの入力範囲を拡大
- ●50mV 計器と組み合わせて使用
寸法・接続図
基本仕様
| 形名（発注コード） | 定格電流 | 階級 |
|---|---|---|
| NS-1-30 | 30A | 0.5級 |
| NS-1-50 | 50A | 0.5級 |
| NS-1-75 | 75A | 0.5級 |
| NS-1-100 | 100A | 0.5級 |
| NS-1-150 | 150A | 0.5級 |
| NS-1-200 | 200A | 0.5級 |
| NS-1-300 | 300A | 0.5級：200A以下の入力 1.0級：200A-240Aの入力 周囲温度60℃以下 |
NS-1 series は受注生産品につき、仕様・納期をご確認ください
- ●接続用コード類は付属しませんのでご用意ください。なお分流器用は、 全抵抗0.1Ω以内のものを使用してください。
- ●計器番号が記入されていたり、計器と対になって包装されている場合は、その計器と組み合わせてご使用ください。
- ●選定に際しては、入力が定格の80%以下になるようにお選びください。 (0.5級確度規定条件・定格入力の80%以下、周囲温度60℃以下)
| 寸法表 | ||||
|---|---|---|---|---|
| 形名 | E | F | d | D |
| NS-1-30 | 20 | 6 | M4 | M5 |
| NS-1-50 | 20 | 8 | M4 | M8 |
| NS-1-75 | 20 | 8 | M4 | M8 |
| NS-1-100 | 20 | 15 | M5 | M8 |
| NS-1-150 | 20 | 15 | M5 | M8 |
| NS-1-200 | 25 | 15 | M5 | M10 |
| NS-1-300 | 25 | 15 | M5 | M10 |
